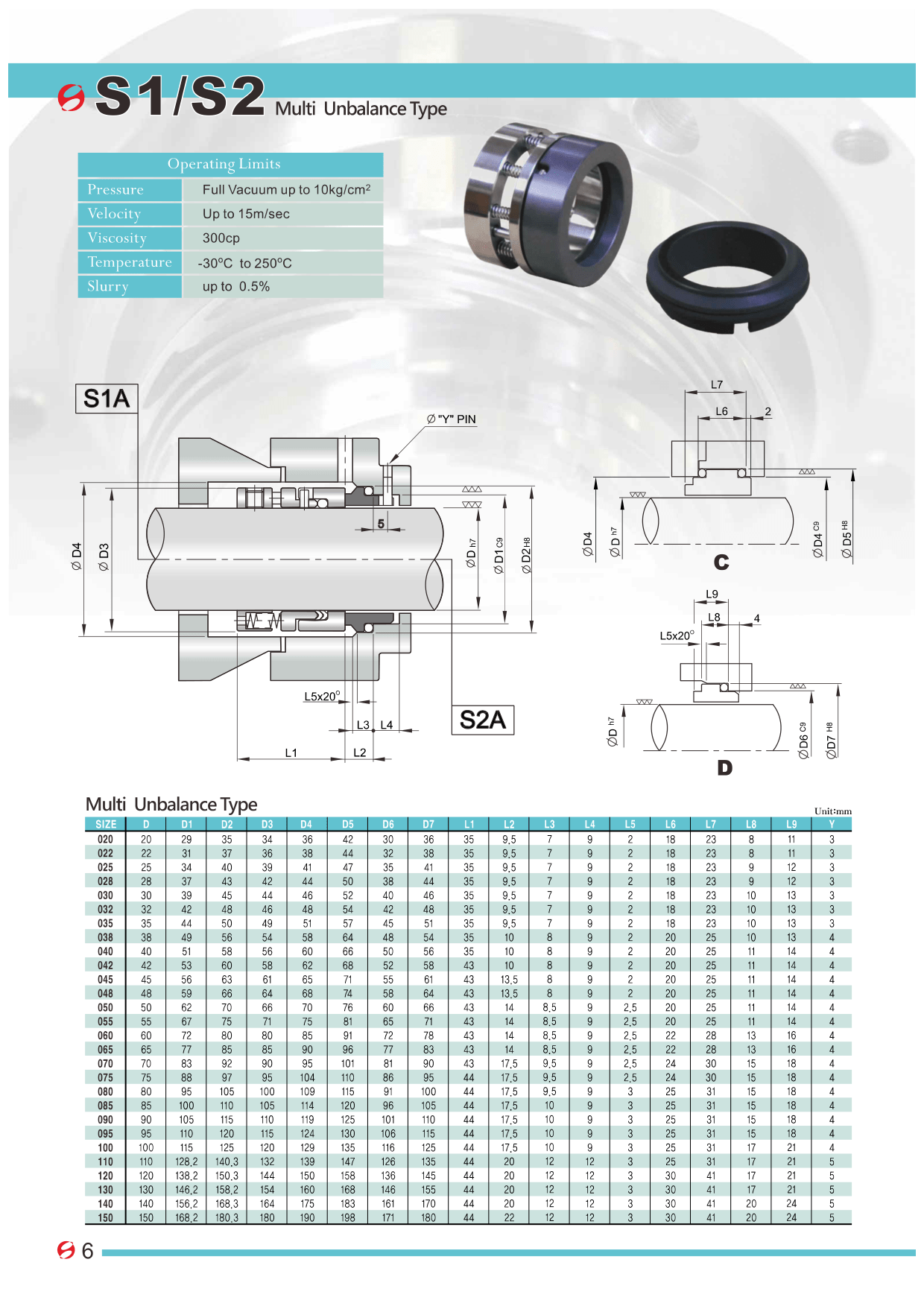

Single Inside Seal
S1/S2 Multi Unbalance Type
Single Inside Seal - S1 /S2 Multi Unbalance Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 10kg/cm2
Velocuty : Up to 15m/sec
Viscosity : 300cp
Temperature : -30deg.C ~ 250deg.C
Slurry : Up to 0.5%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy

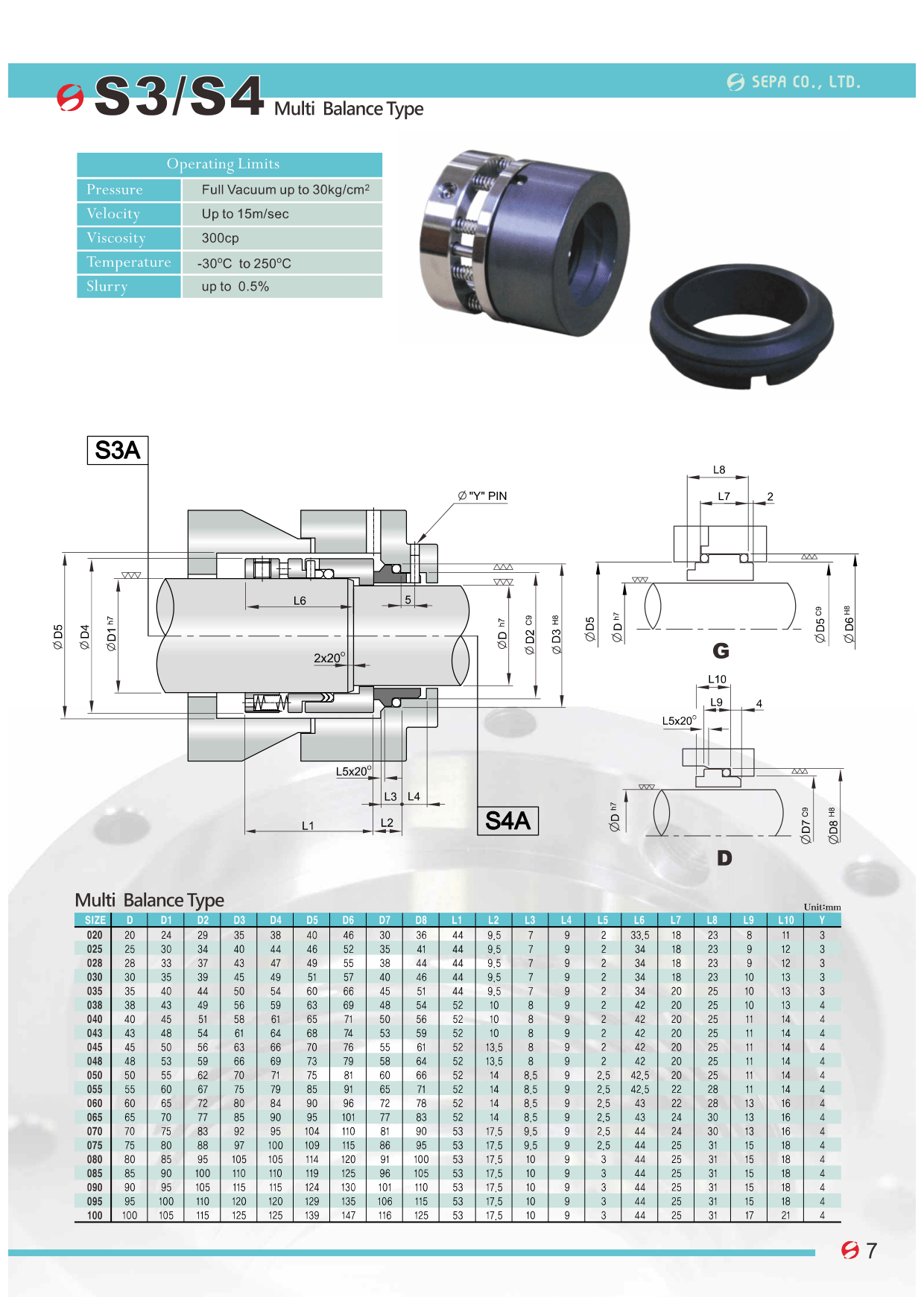

S3/S4 Multi Balance Type
Single Inside Seal - S3 /S4 Multi Balance Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 30kg/cm2
Velocuty : Up to 15m/sec
Viscosity : 300cp
Temperature : -30deg.C ~ 250deg.C
Slurry : Up to 0.5%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy

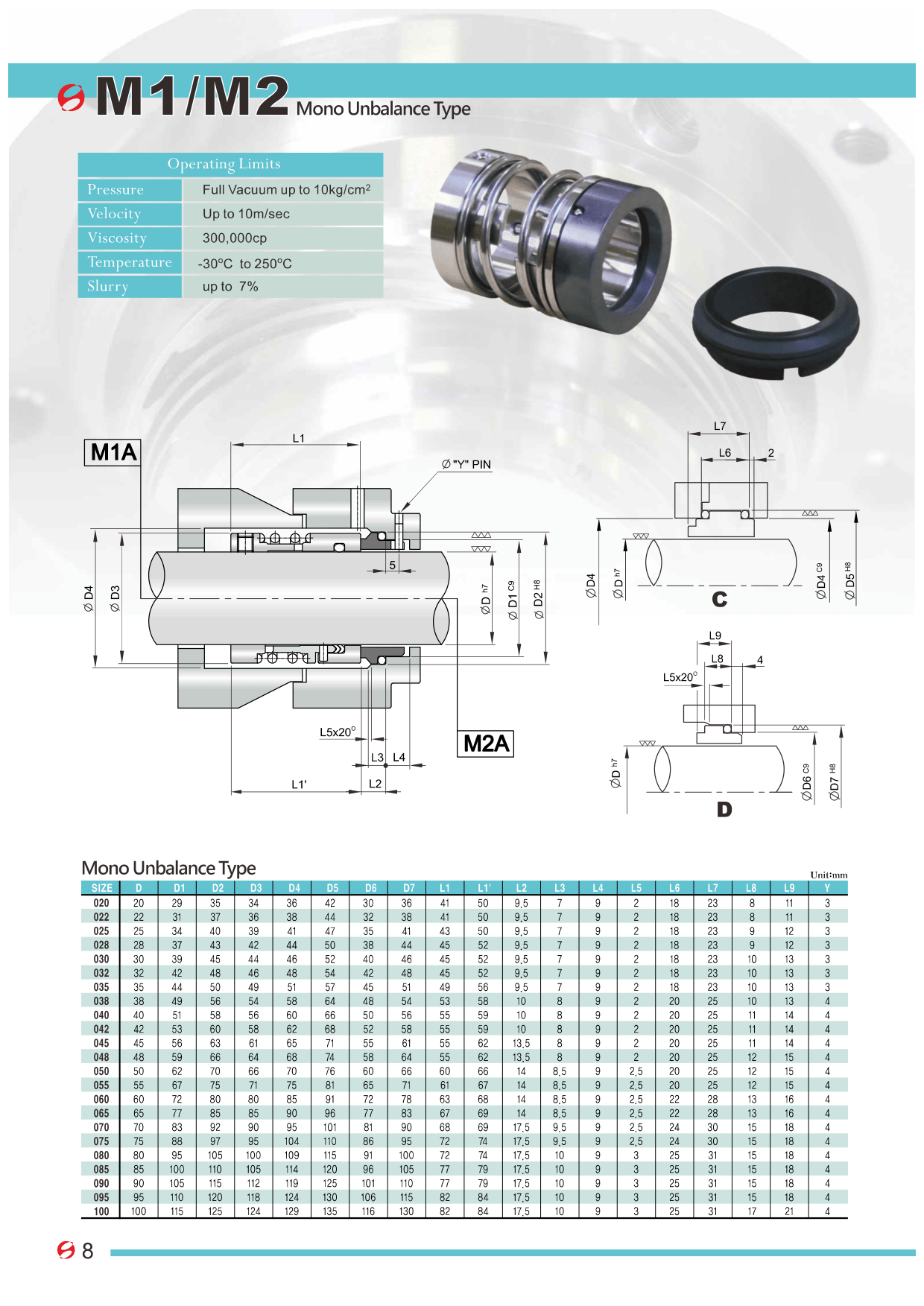

M1/M2 Mono Unbalance Type
Single Inside Seal - M1 / M2 Mono Unbalance Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 10kg/cm2
Velocuty : Up to 10m/sec
Viscosity : 300,000cp
Temperature : -30deg.C ~ 250deg.C
Slurry : Up to 7%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy

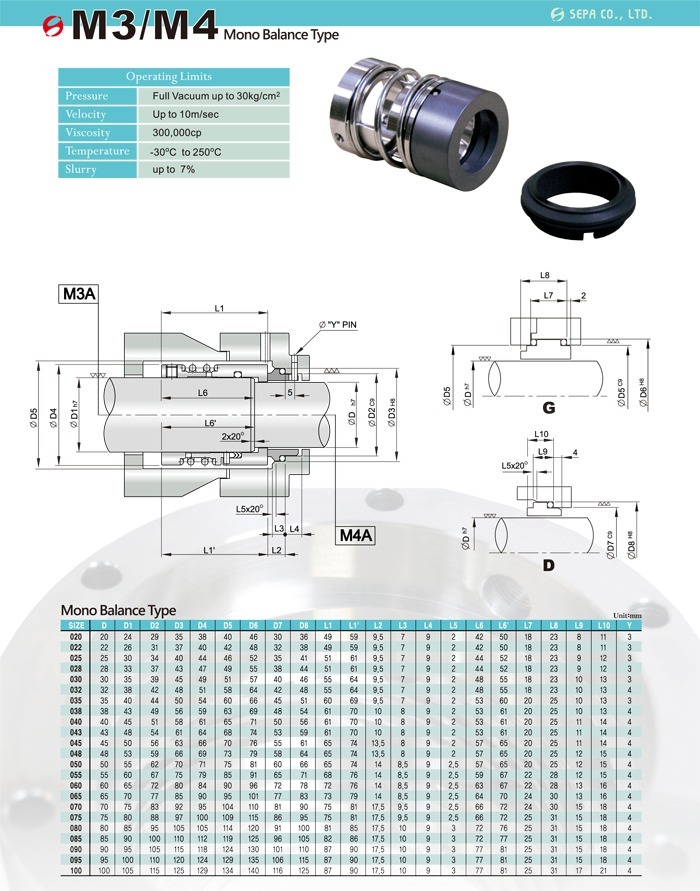

M3/M4 Mono Balance Type
Single Inside Seal - M3/M4 Mono Balance Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 30kg/cm2
Velocuty : Up to 10m/sec
Viscosity : 300,000cp
Temperature : -30deg.C ~ 250deg.C
Slurry : Up to 7%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy

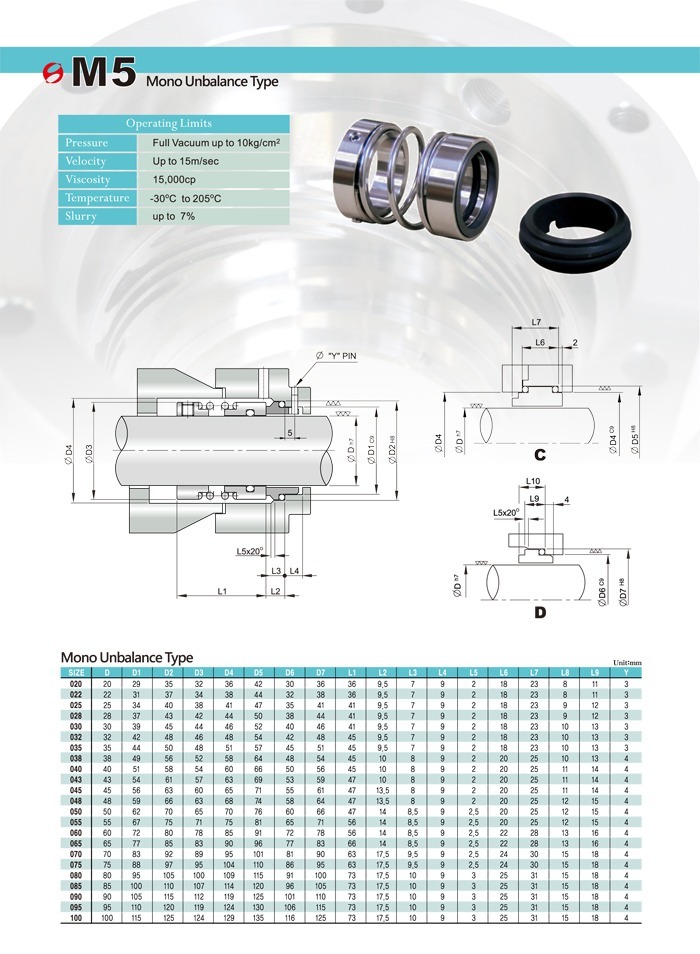

M5 Mono Unbalance Type
ingle Inside Seal - M5 Mono Unbalance Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 10kg/cm2
Velocuty : Up to 15m/sec
Viscosity : 15,000cp
Temperature : -30deg.C ~ 205deg.C
Slurry : Up to 7%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy

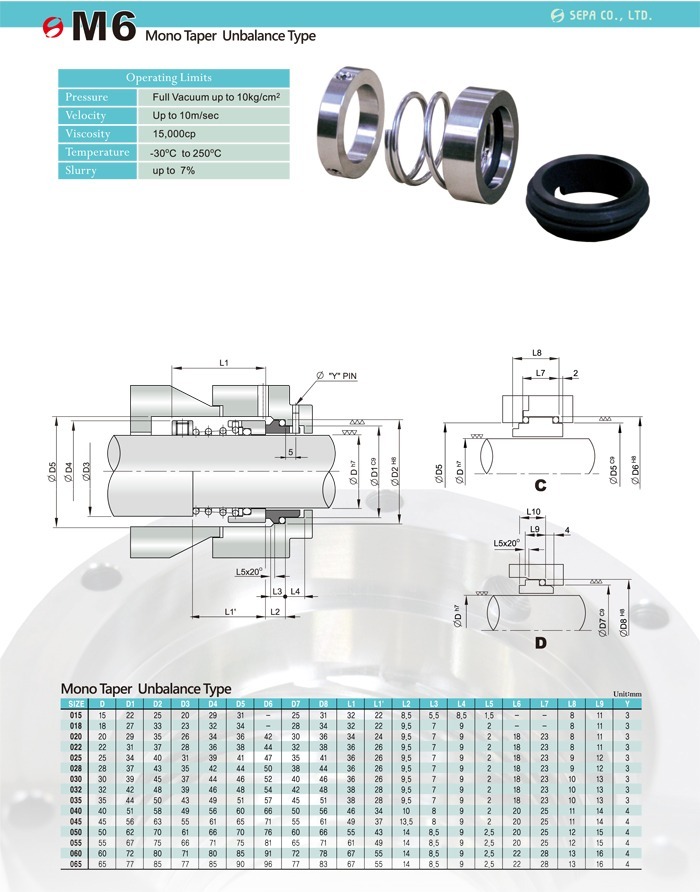

M6 Mono Taper Unbalance Type
Single Inside Seal - M6 Mono Taper Unbalance Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 10kg/cm2
Velocuty : Up to 10m/sec
Viscosity : 15,000cp
Temperature : -30deg.C ~ 250deg.C
Slurry : Up to 7%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy

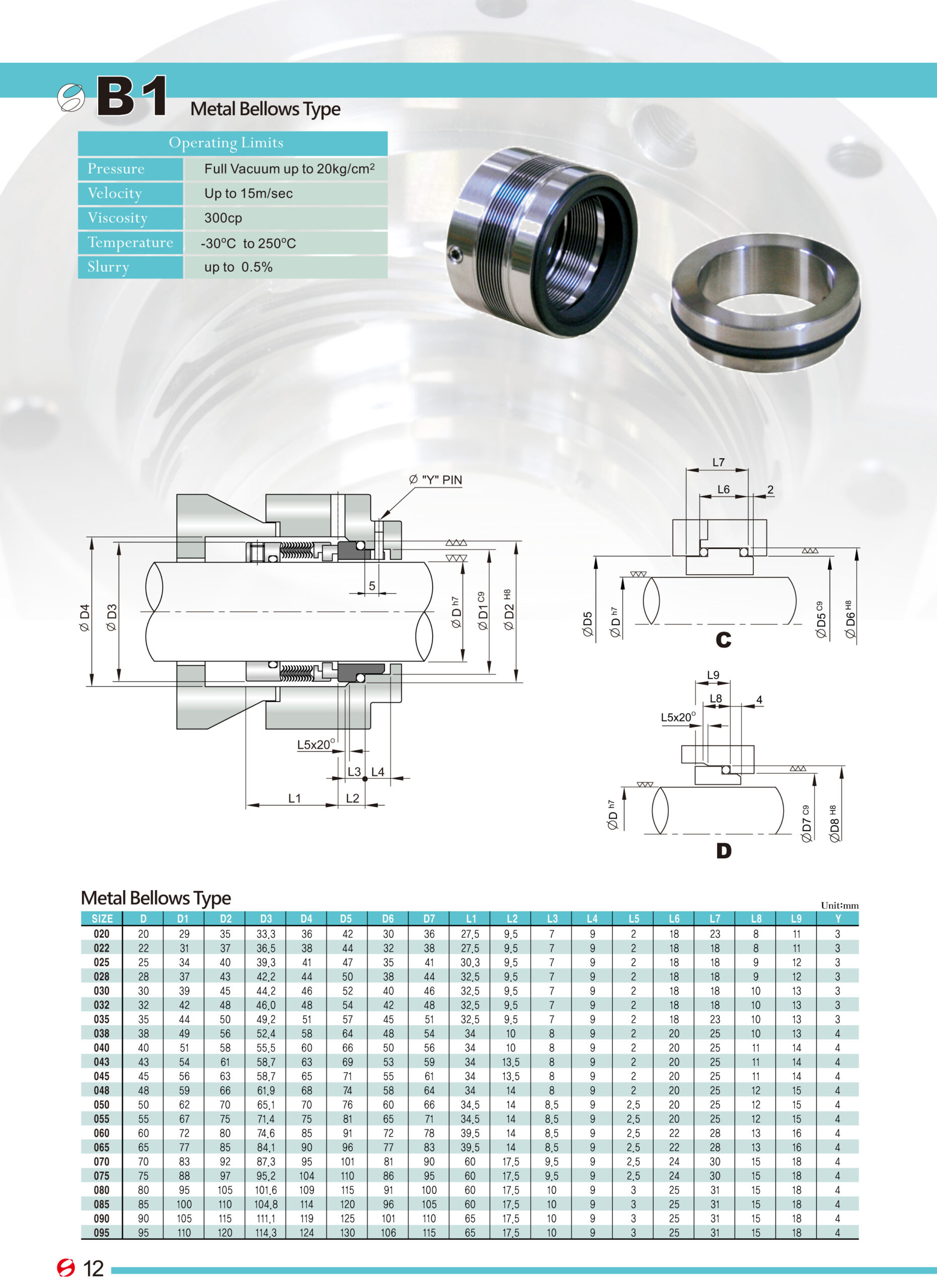

B1 Metal Bellow Type
Single Inside Seal - B1 Metal Bellow Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 20kg/cm2
Velocuty : Up to 15m/sec
Viscosity : 300cp
Temperature : -30deg.C ~ 250deg.C
Slurry : Up to 0.5%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy

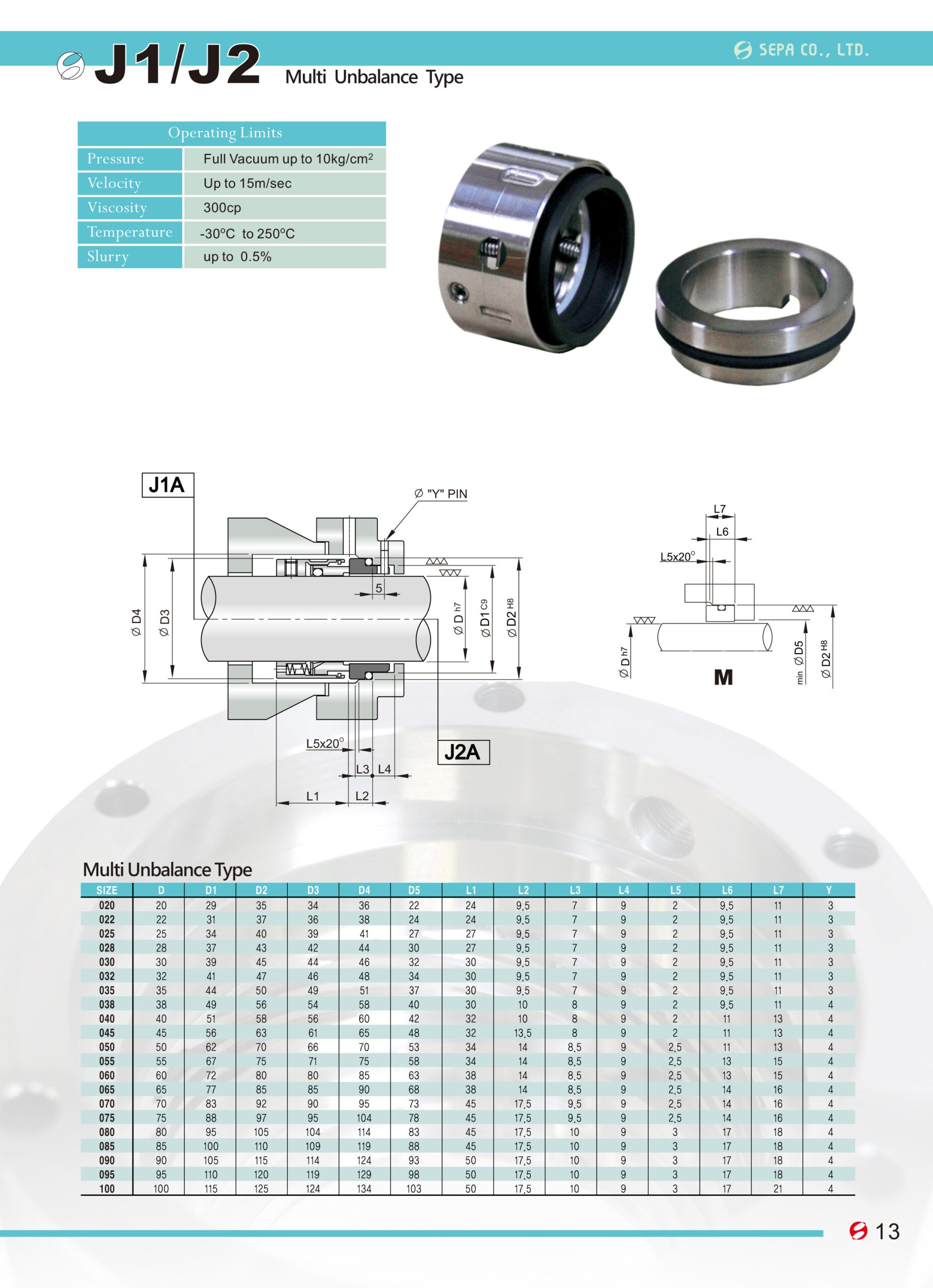

J1/J2 Multi Unbalance Type
Single Inside Seal - J1/J2 Multi Unbalance Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 10kg/cm2
Velocuty : Up to 15m/sec
Viscosity : 300cp
Temperature : -30deg.C ~ 250deg.C
Slurry : Up to 0.5%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy

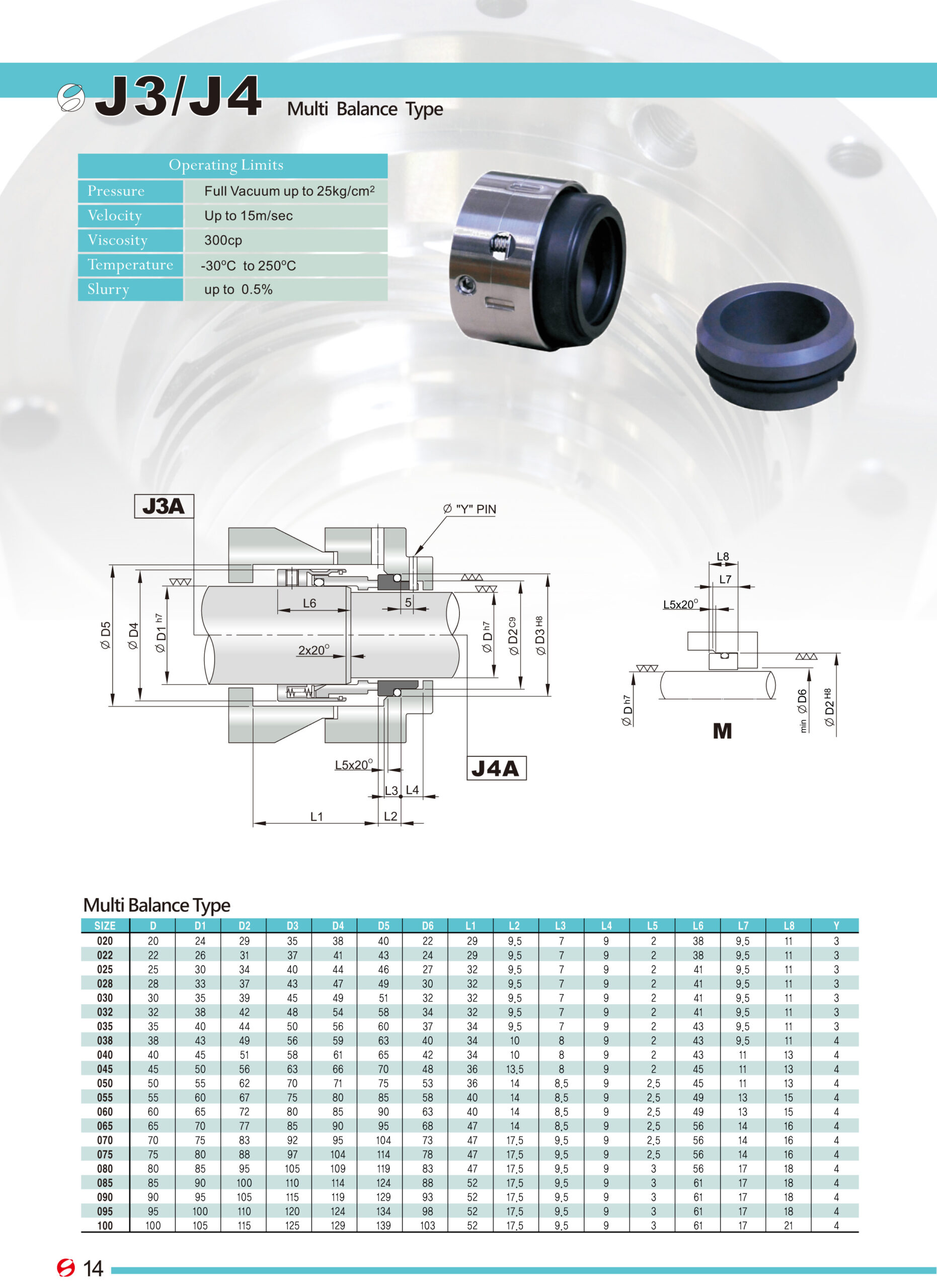

J3/J4 Multi Balance Type
Single Inside Seal - J3/J4 Multi Balance Type
FEATURES
Operating Limits
Pressure : Full Vacuum up to 25kg/cm2
Velocuty : Up to 15m/sec
Viscosity : 300cp
Temperature : -30deg.C ~ 250deg.C
Slurry : Up to 0.5%
1. Seal Face Materials
A : Carbon / B : Stellite Coat / C : Ceramic Coat / D : T/C Coat
E : T/C Plate / F : SIC Plate / G : Ceramic (AL2O3) / H : Solid SIC
I : Solid T/C / S : Special
2. Packing Materials
C : Teflon Carbon / E : E.P.R / G : Grafoil / K : Kalrez
N : N.B.R / P : Perfluoro / Q : F.E.P (Glass Filled Teflon)
T : Teflon / V : Viton
3. Body & Spring Materials
2 : Carpenter 20 / 3 : Titanium / 4 : STS304
5 : STS316L / 6 : STS316 / 7 : Hastelloy B
8 : Hastelloy C / 9 : Monel Alloy
